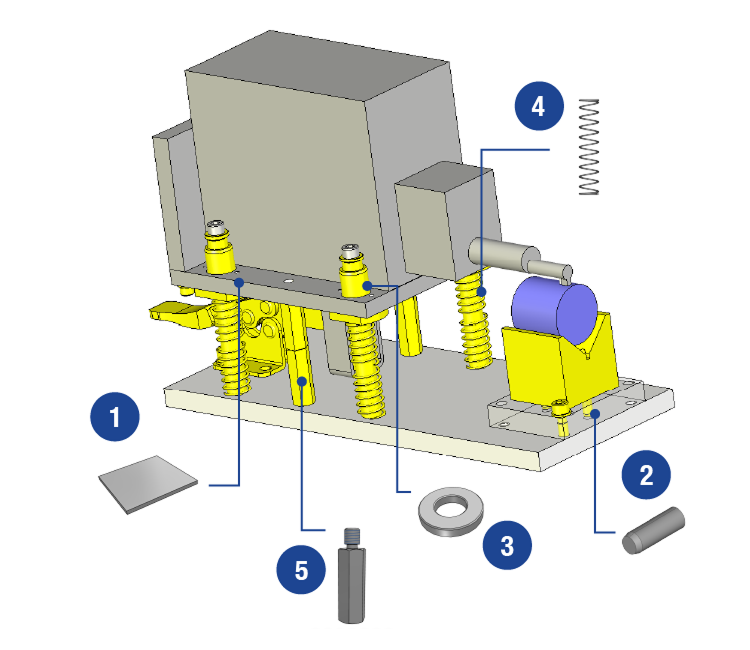

Fixture de Inspección de Superficie

Fixture utilizado para medir la rugosidad superficial en piezas de trabajo.

Categorías relevantes:

Posicionamiento/Sujeción

Inspección/Medición

Uretano, Caucho, Esponja y Hojas de fieltro Pines Dowel, Escalonados y de Resorte Arandelas de Metal
Resortes de Compresión
Pines de Localización

1
2
3
4
5

UTMA1-20
MS5-15
WSSS12-6-2
WL14-65
JPRA6-30

No. de Parte MISUMI

Componente

1

Materiales

URETANO, CAUCHO, ESPONJA Y
HOJAS DE FIELTRO

Protege la pieza superior del contacto con la abrazadera.

Materiales

Uretano con propiedades mecánicas ajustables, Caucho con distintos niveles de resistencia, Esponja con aislamiento, absorción y protección.

Espesor

0.5mm a 50mm

2

Pines Dowel

PINES DOWEL

Asegura la posición de la base de la pieza y evita su movimiento.

Diámetro

1mm a 20mm

Longitud

5mm a 80mm

3

Partes Conectoras, Soportes y Postes

ARANDELAS DE METAL

Genera la altura precisa para la medición
adecuada.

Acabado superficial

Pavonado, Niquelado, Cromo negro, Anodizado claro/negro, Cromado negro

Medidas

Completamente configurables

Tolerancias

Precisión seleccionable en diámetro interno, externo y longitud

Material

Aluminio y Latón

4

Resortes

RESORTES DE COMPRESIÓN

Ayuda para absorber la vibración generada por la aplicación del clamp.

Carga
permitida (N)

0.1N a 176.5N

Diámetro
externo

2mm a 27mm

5

Localización y Posicionamiento

PINES DE LOCALIZACIÓN

Determina la altura ideal del mecanismo con precisión.

Forma de
vástago

Forma de
punta

Cónico

Esférico

Plano

Recto
(ajuste a presión)

Roscado interno

Roscado
