Introducción
¿Alguna vez te has encontrado finalizando el diseño de una máquina, listo para especificar las configuraciones y cantidades de los tornillos, cuando de repente te das cuenta de que has olvidado considerar el espacio necesario para los tornillos reales que mantienen unido el diseño? Al darte cuenta de esto, puedes verte obligado a rediseñar rápidamente los componentes para dar cabida a las cabezas de los tornillos que interfieren o, por el contrario, puedes descubrir que los tornillos están situados tan cerca unos de otros que resulta imposible usar una herramienta de apriete para extraerlos e instalarlos por primera vez. La solución a este problema de diseño puede no requerir un rediseño completo de la máquina, sino hacer uso de tornillos ahorradores de espacio en áreas clave del diseño.
Propósito básico de los tornillos ahorradores de espacio
Por si aún no lo sabes, existen varios tipos de tornillos que se han diseñado para funcionar perfectamente en aplicaciones de diseño en las que el espacio es extremadamente limitado y en las que simplemente no cabe una tuerca o una cabeza de tornillo de gran tamaño. Los “tornillos ahorradores de espacio” son elementos de fijación diseñados para preservar el espacio dentro de los diseños de maquinaria, lo que se traduce en una huella muy pequeña del elemento de fijación.
La idea básica de un tornillo con cabeza plana es reducir al máximo la altura de la cabeza del tornillo para minimizar el impacto de la cabeza en la estética y geometría del diseño del componente de la máquina. Por ejemplo, un tornillo de cabeza ultradelgada tiene una cabeza aproximadamente un 77% más delgada que un tornillo de cabeza normal. Estos tornillos están diseñados para trabajar en espacios con muy poca altura libre o en diseños de componentes que requieren una superficie/interfaz plana y no pueden acomodar avellanados o avellanadores en el diseño para lograr dichos acabados de superficie plana. Por ejemplo, los materiales para juntas, como las chapas metálicas o los plásticos, no pueden ser avellanados, por lo que los tornillos de perfil bajo son perfectos para estos componentes. Las máquinas con componentes móviles o deslizantes requieren perfiles planos y aerodinámicos para adaptarse a dicho movimiento.

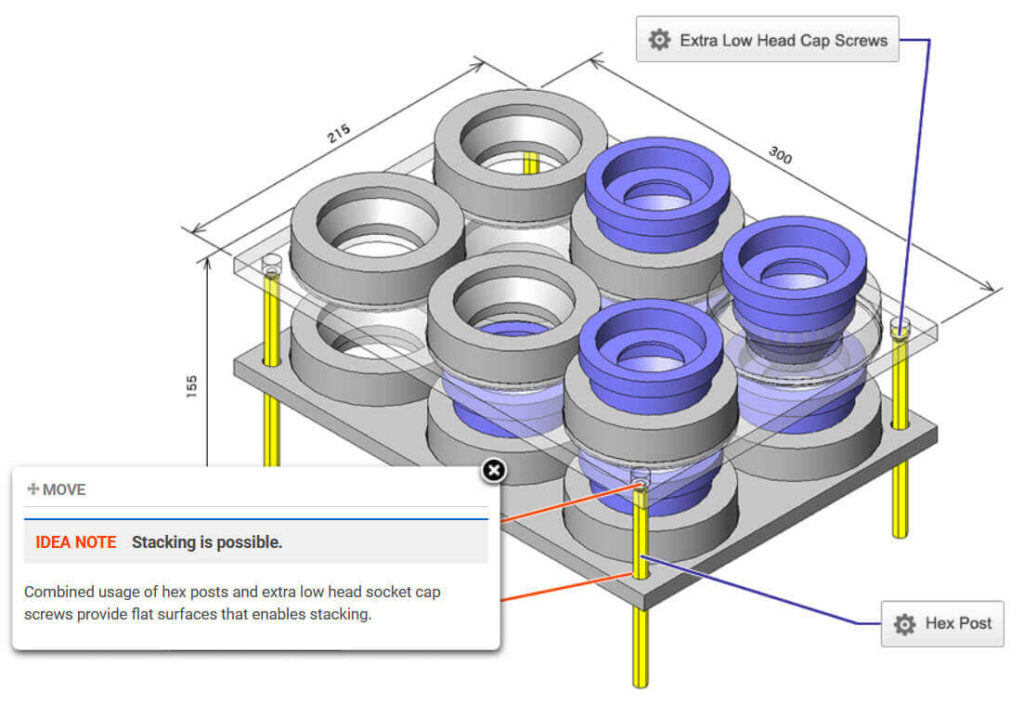

Ejemplos de aplicación de tornillos de perfil bajo
Como se ha comentado anteriormente, los tornillos de bajo perfil se utilizan normalmente en aplicaciones que requieren superficies planas y aerodinámicas y que no pueden acomodar avellanados o avellanadores en el material de unión para conseguir dicho acabado superficial. En este sentido, las grandes máquinas industriales con paneles deslizantes o puertas de acceso son un gran ejemplo en los que los tornillos de bajo perfil son ideales.
Los productos de consumo que más utilizan tornillos ahorradores de espacio son los equipos electrónicos de consumo, como laptops y pantallas. Muchos componentes de estos productos se fijan con tornillos pequeños, llamados microtornillos, que caben en agujeros más pequeños que los tornillos estándar y tienen alturas de cabeza muy bajas. El uso de estos tipos de tornillos en electrónica tiene mucho sentido porque estos productos se diseñan para ser lo más pequeños posible y suelen utilizar una número importante de placas y carcasas de plástico delgadas que no pueden alojar avellanados profundos.
Tipos de tornillos ahorradores de espacio
Ejemplos de tornillos ahorradores de espacio
Soluciones MISUMI
Con esta rápida introducción apenas y llegamos a conocer los diferentes tipos y configuraciones de tornillos ahorradores de espacio que existen. Para ayudarte más en tu búsqueda, MISUMI tiene una amplia selección de tornillos ahorradores de espacio, que incluyen microtornillos, tornillos de cabeza baja y tornillos de cabeza ultrabaja.
Para más información, nuestro equipo de Soporte Técnico está para apoyarte, envía un correo a soportetecnico@misumimex.com
