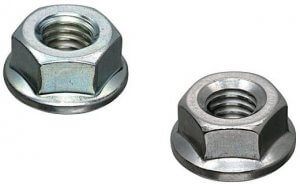

Tuercas con brida
Definición
Una tuerca estándar es un componente mecánico pequeño de forma hexagonal con un agujero roscado que encaja en un perno o tornillo. La tuerca proporciona la fuerza de sujeción principal para mantener unidas las juntas estructurales. En pocas palabras, las tuercas con brida se parecen a las tuercas estándar, pero tienen una gran brida en la parte inferior, donde la tuerca con brida se une a la junta de acoplamiento. Las tuercas con brida están diseñadas para proporcionar un área de apriete adicional a las uniones, básicamente ampliando la huella de la tuerca en la parte inferior de la unión aprisionada. La parte con brida de la tuerca es la principal interfaz de sujeción en la junta, mientras que el otro lado de la tuerca, al igual que las tuercas tradicionales, es el punto de acceso para apretar o aflojar la junta con una llave.
Pros/Contras
La ventaja más evidente de una tuerca con brida radica en el hecho de que el componente es básicamente una tuerca con brida y arandela integradas, incorporando ambas en una sola pieza y reduciendo el número de componentes requeridos para el diseño y montaje de la máquina. Sin embargo, los mayores beneficios funcionales de la tuerca con brida son la mayor fuerza de sujeción que proporciona a la unión y el hecho de que pueden incorporarse directamente en la tuerca, elementos de bloqueo, como bridas dentadas, para maximizar la estabilidad de la unión. Las tuercas con brida son ideales para aplicaciones con agujeros de gran tamaño debido a que la arandela con brida aumenta la superficie del área de contacto. Un inconveniente de las tuercas con brida es que, en ciertas situaciones, puede ser más difícil de sujetar físicamente con pinzas para cuando se requiere desapretar o extraer.
| Pros | Contras |
| Fuerza de sujeción superior | Difícil de sujetar con pinzas. |
| Número reducido de componentes (no se necesita arandela) |
Ejemplos de aplicación
Las tuercas con brida se utilizan ampliamente en aplicaciones que experimentan altas vibraciones. Estas aplicaciones normalmente suelen emplear una tuerca con brida con un mecanismo de bloqueo dentado para proporcionar una fuerza de sujeción y un bloqueo adicional durante toda la vida útil del mecanismo. Las aplicaciones de altas vibraciones más orientadas al consumidor en las que se pueden encontrar bridas son probablemente en los equipos de jardinería, como las cortadoras de césped. La brida en la tuerca distribuye la presión del par de apriete, lo que reduce la probabilidad de que la junta se afloje a lo largo de la vida útil del equipo.
Tornillos con brida
Definición
Similares a las tuercas con brida, los tornillos con brida son esencialmente tornillos con una arandela integrada bajo la cabeza. Los tornillos con brida son los típicos tornillos normales que tienen una zona plana extendida bajo la cabeza. La cabeza plana del tornillo expande la superficie de contacto en el lado del tornillo de la junta, distribuyendo la carga por una superficie mayor de la junta. Esta es una función crítica ya que los elementos de fijación ejercen grandes fuerzas de sujeción en las superficies de las juntas en función de la precarga.
Pros/Contras
Muchas de las ventajas de las tuercas con brida, como la fuerza de sujeción, las características de bloqueo y la reducción del número de componentes, se aplican también a los tornillos con brida. El tornillo con brida también tiene la ventaja de reducir potencialmente el riesgo de corrosión de la junta, ya que los componentes de tornillo/arandela por separado pueden estar sujetos a problemas de corrosión si quedan atrapados medios corrosivos entre el tornillo y el material de la junta. Una desventaja notable de los tornillos con brida es que estos tornillos tienen geometrías únicas en comparación con los pernos y tornillos tradicionales, y como tales, probablemente no se adapten a otras aplicaciones de tornillería genérica, dado el hecho de que tienen una huella más grande en la cabeza en los tornillos con brida.
| Pros | Contras |
| Fuerza de sujeción superior | Geometrías únicas |
| Función de bloqueo | |
| Potencial de corrosión reducido | |
| Número reducido de componentes (no se necesita arandela) |
Ejemplos de aplicación
Los tornillos con brida se utilizan en muchas de las mismas aplicaciones que las tuercas con brida. Las aplicaciones más comunes de los tornillos con brida son las que tienen componentes que deben encajar herméticamente para contener líquidos o gases, como recipientes a presión o aplicaciones de tuberías. El ejemplo más común sería probablemente los componentes de escape de automóviles. Los productos electrónicos también utilizan tornillos con brida porque estas aplicaciones suelen ser pequeñas y deben montarse y/o desmontarse fácilmente para solucionar problemas.
En conclusión
Esperamos que este repaso a las tuercas con brida y otros elementos de fijación con brida te haya motivado a aprender más sobre cómo estos sujetadores únicos pueden ser beneficiosos para tu aplicación de diseño de máquinas. MISUMI tiene una amplia variedad de tuercas y tornillos con brida para elegir. Conoce más aquí.
